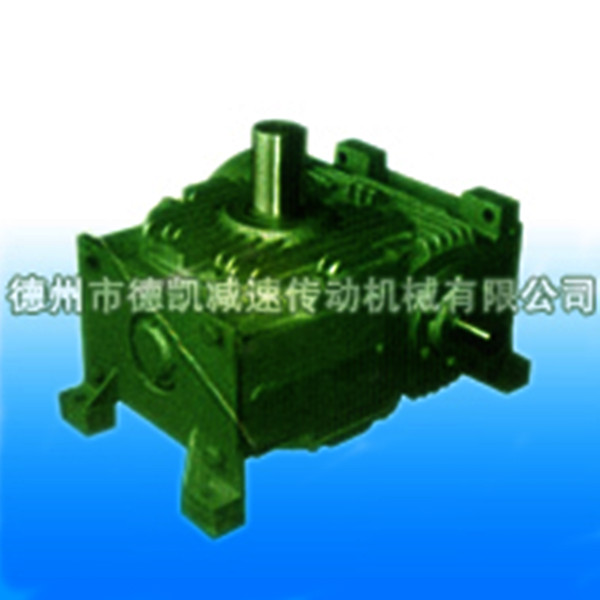

KW型锥面包络圆柱蜗杆减速器采用ZK蜗杆，即锥面包络圆柱蜗杆，承载能力较大，传动效率高，使用寿命长。主要适用于冶金、矿山、起重、运输、化工、建筑、轻工业等行业。工作条件：蜗杆输入转速不超过1500r/min；工作环境温度为-40~40°C，当工作环境温度低于0°C以上，或采用低凝固点的润滑油；减速器可正反双向运转。

工作条件：蜗杆输入转速不超过1500r/min;工作环境温度为-40~40度，当工作环境温度低于0度时，启动前润滑油必须加热到0度以上，或采用低凝固点的润滑油；减速器可正、反双向运转。

   (一)型号与标记

   1.型号

   (1)KWU型—蜗杆在蜗轮之下的锥面包络圆柱蜗杆减速器；

   (2)KWS型—蜗杆在蜗轮之侧的锥面包络圆柱蜗杆减速器；

   (3)KWO型—蜗杆在蜗轮之上的锥面包络圆柱蜗杆减速器。

其中 K—蜗杆为ZK1型，W—蜗杆减速器，U—蜗杆在蜗轮之下，S—蜗杆在蜗轮之侧，O—蜗杆在蜗轮之上。

2.标记

   (二)型式及主要尺寸

   1.KWU型减速器

   KWU型减速器的装配型式与主要尺寸见图4.1、图4.2和表4.1、表4.2

   2.KWS型减速器

   KWS型减速器的装配型式与主要尺寸见图4.3、图4.4和表4.3、表4.4

   3.KWO型减速器

   KWO型减速器的装配型式与主要尺寸见图4.5、图4.6和表4.5、表4.6

   (三)基本参数

   1.中心距

   KW型蜗杆减速器中心距及代号见表4.7

   2.公称传动比

   KW型蜗杆减速器的公称传动比及代号见表4.8。实际传动比与公称传动比的相对误差应不大于6.6%，蜗杆传动副实际传动比见表4.9

   3.蜗杆副
