二次包络减速机
更新时间:2024/06/21

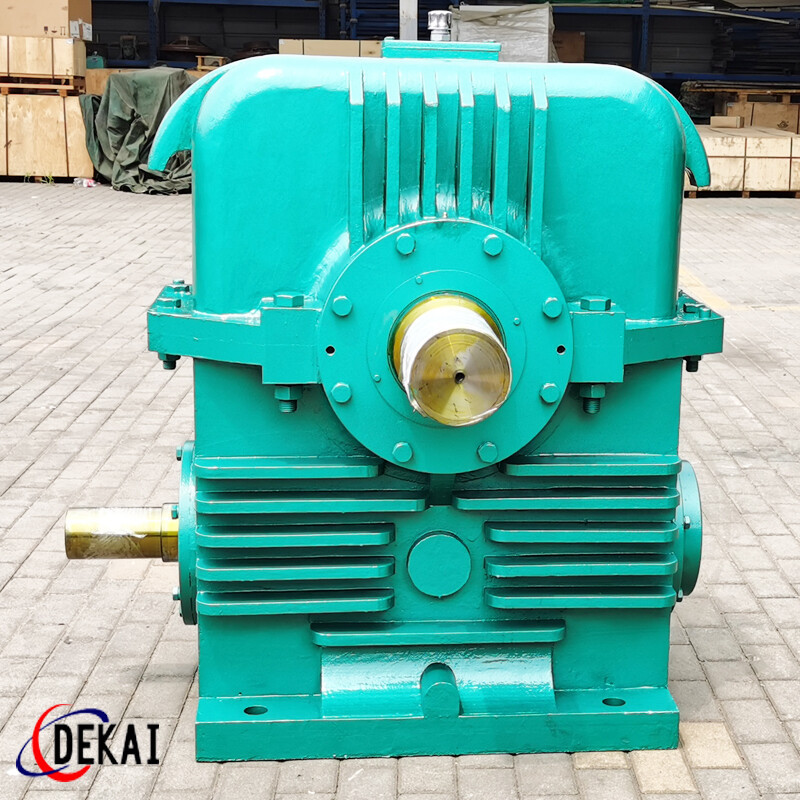

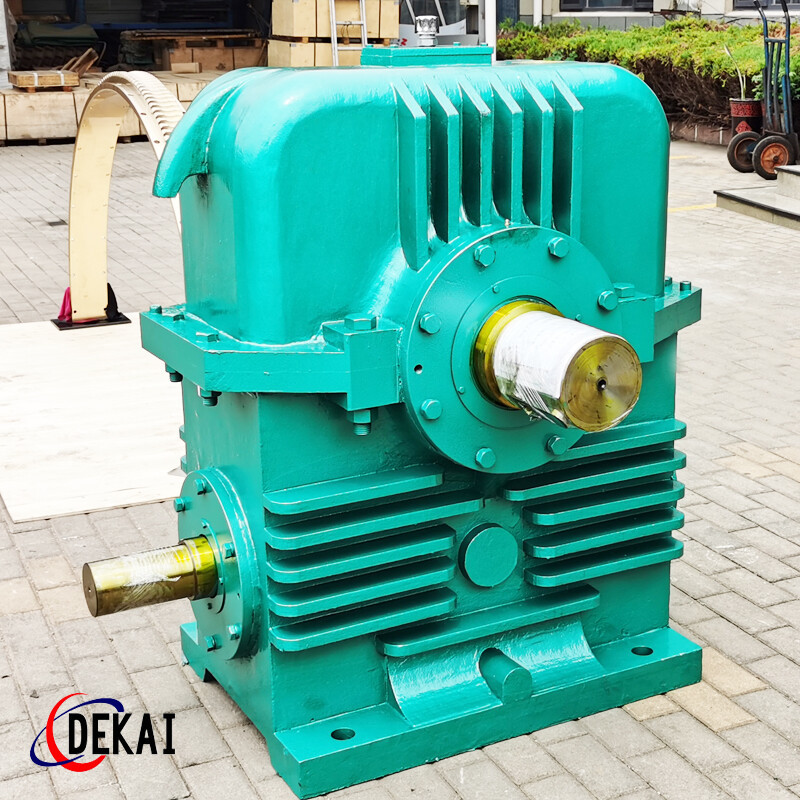

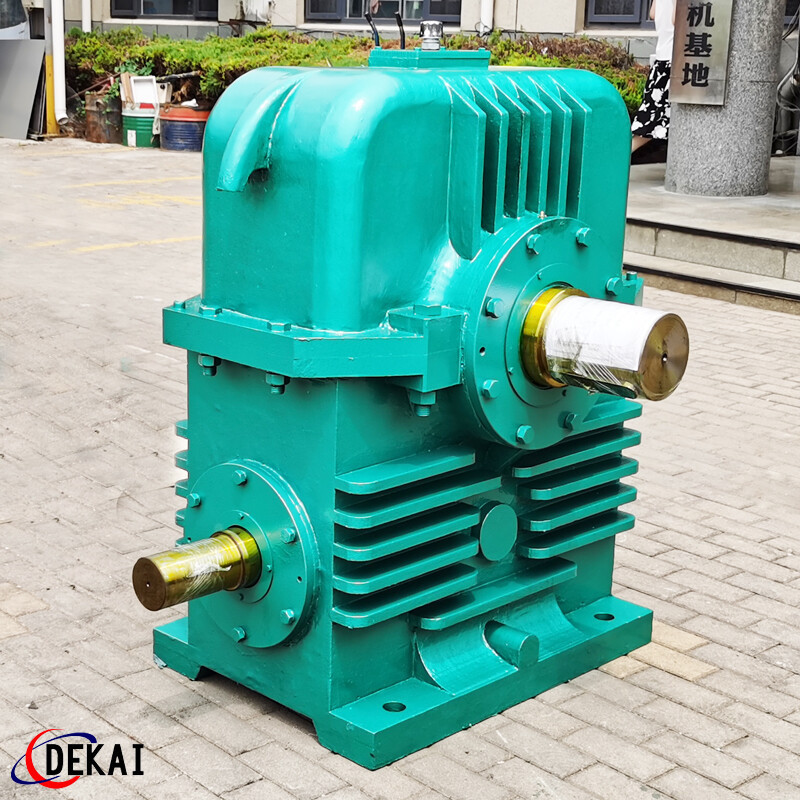

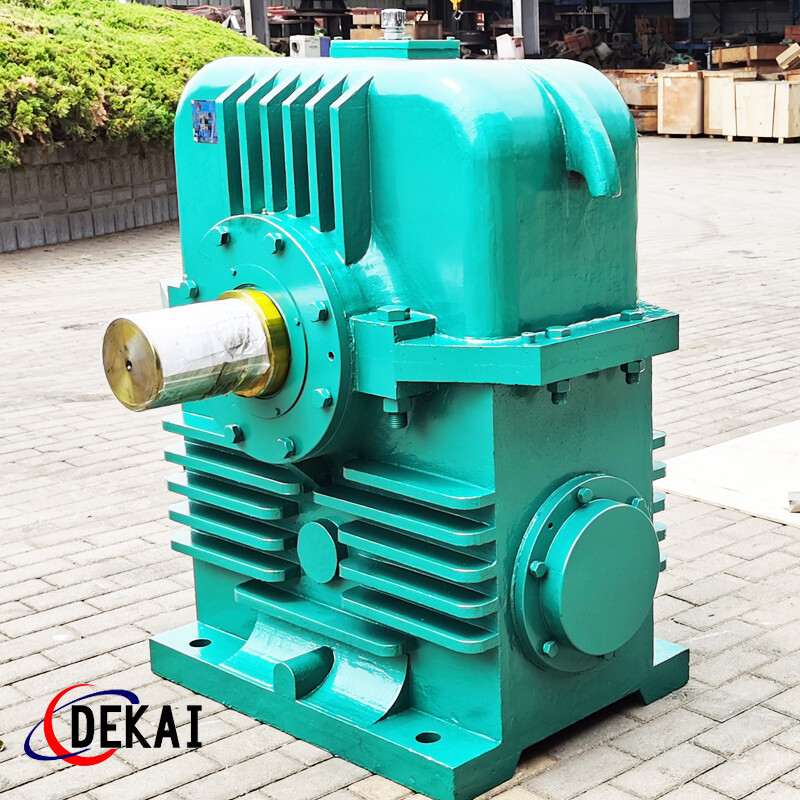

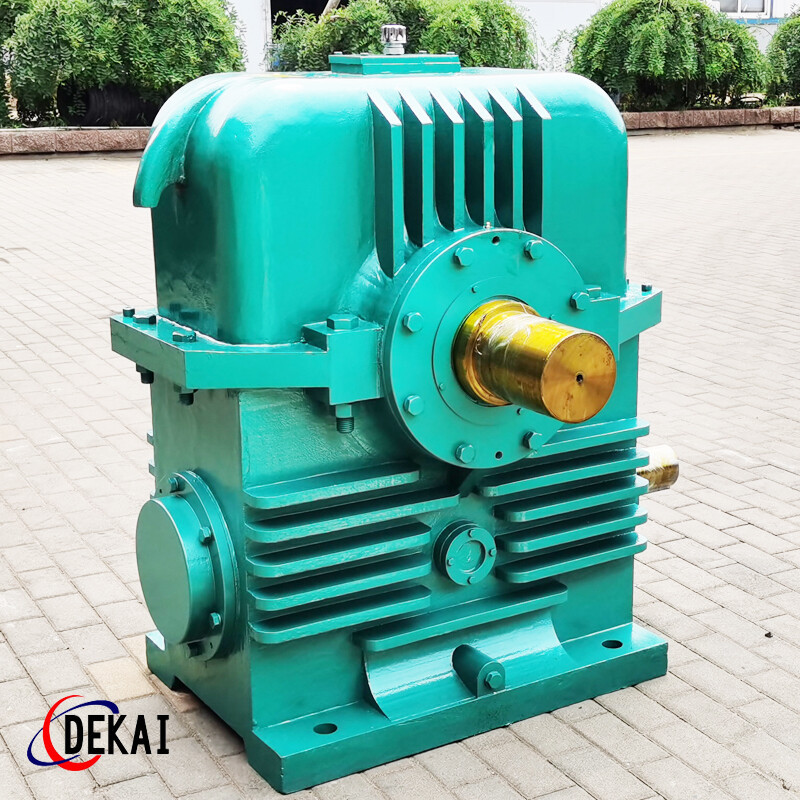

二次包络减速机

平面二次包络环面蜗杆传动于1971年发明的一种新型蜗杆传动装置,这种蜗杆副具有以下特点:蜗杆齿面硬度高,表面经渗碳后精确磨削而成,精度高,表面光滑。加工过程与成形原理吻合度高,传动精度高。蜗杆与蜗轮的啮合为多齿接触,每齿为瞬时双线接触,齿面接触区可达百分之七十以上。啮合面的综合曲率半径大。接触线与相对速度方向夹角大,动压油膜形成及保持性好。此种蜗轮副承载能力大,传动效率高,耐磨损,可广泛地应用与冶金,矿山,化工,建筑,橡塑,船舶等各种行业中。平面二次包络蜗轮副的技术特征:平面二次包络蜗轮副是以一个平面为母面,通过相对圆周运动,包络出环面蜗杆的齿面,然后再以蜗杆的齿面为母面,通过相对运动包络出蜗轮的齿面而形成的。
